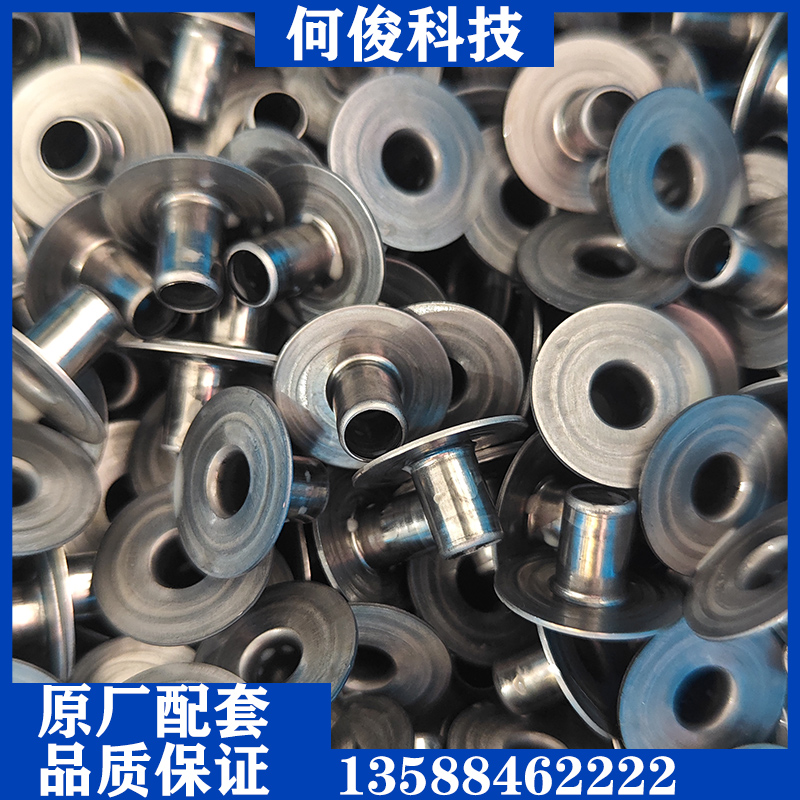

汽车金属橡胶复合衬套冲压拉伸件

复合衬套的难点并不只在金属件本身，而在金属骨架是橡胶的「基准」。骨架尺寸一漂，硫化后橡胶层的厚度分布就不均，衬套的刚度、阻尼与偏摆特性都会跟着变；内外管同轴度不够，压装到摆臂或副车架上就会产生预载，路试时异响与早期老化随之而来。所以这类件的工艺重点必须前移到骨架的尺寸稳定性与粘接面状态，而不是等硫化完再挑选。

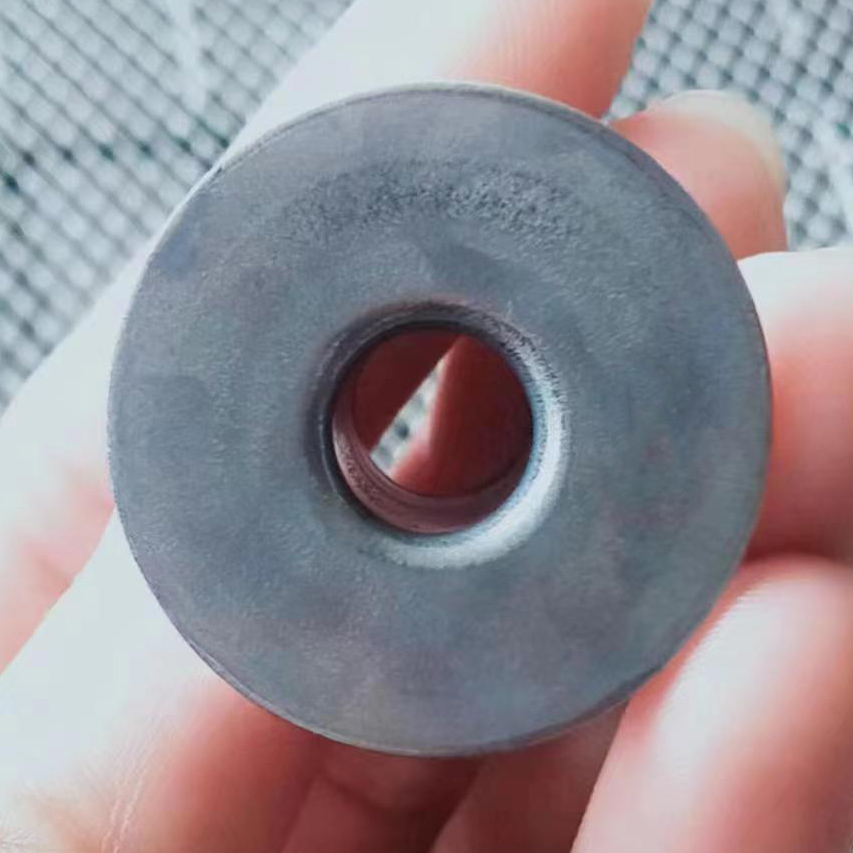

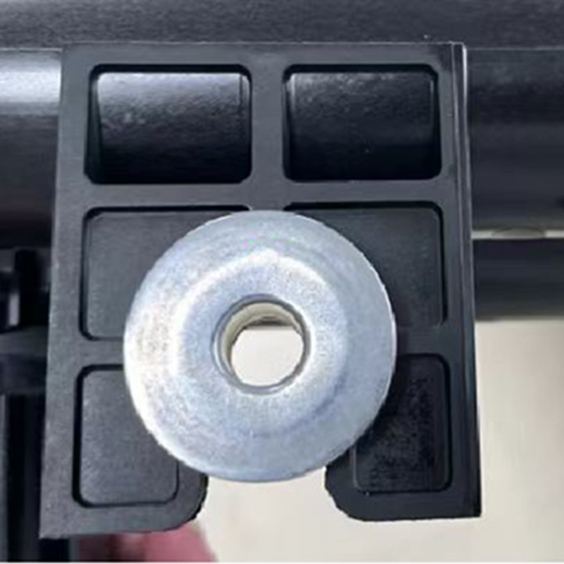

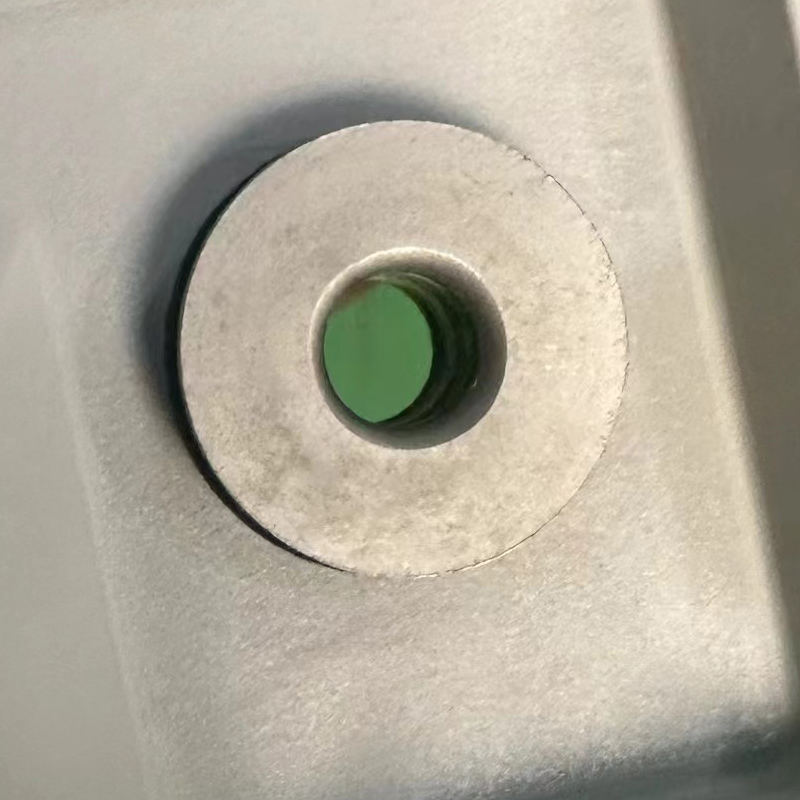

一、结构组成：一件衬套里有多少个金属件

• 外管：多为薄壁圆筒，通常由卷制焊接或拉深成形，是压装配合面，外径与圆度最受关注。
• 内管或内芯：套在螺栓上的受力件，多为车加工或冷镦件，内孔精度与长度决定装配预紧。
• 中隔或限位板：部分结构带限位凸台或挡板，限制橡胶的径向与轴向位移，成形后与橡胶一起硫化。
• 橡胶层：与金属骨架粘接，粘接质量决定衬套会不会「脱壳」。

二、材料与表面处理：粘接面是关键界面

金属骨架常用冷轧板或钢管，要求厚度一致、表面洁净、无锈无油。橡胶与金属的粘接依赖专用的粘接剂体系，而粘接剂能否发挥作用，前提是金属表面的处理状态。常见的失效原因不是粘接剂选错，而是前处理不到位：脱脂不彻底、磷化或喷砂后放置时间过长导致表面重新氧化、工序间用手直接触摸粘接面。这些都不是靠加大粘接剂用量能解决的。此外，骨架的表面粗糙度也有影响——适度粗糙有利于机械咬合，但过粗会在界面形成气孔。处理方式与放置时限应以粘接剂供应方的工艺要求为准，本文不作为具体参数给出。

三、工艺路线

四、金属骨架的四个控制点

• 外管圆度与壁厚均匀：拉深或卷制的外管若圆度差，压装时局部过盈，装配后橡胶层受到不均匀预压。壁厚不均还会导致硫化加热时的热膨胀不一致。
• 内外管同轴度：硫化工装通常以骨架的某一面定位，若骨架本身同轴度差，橡胶层就必然偏心。同轴度的来源与改善顺序见电磁阀外壳同心度控制方法，方法可以直接借用。
• 长度与端面平行度：内外管长度差决定橡胶层的轴向厚度，端面不平行会造成一侧橡胶过薄、一侧过厚，影响刚度与耐久。
• 工序间防锈：从成形到涂胶之间可能有存放期，骨架若在此期间生锈，锈层会直接破坏粘接。周转容器、湿度控制与先进先出都要落实。

五、常见缺陷与判断

• 橡胶与金属脱壳：优先查前处理与放置时限，其次查硫化参数与胶料批次。
• 橡胶偏心、一侧薄：骨架同轴度或硫化工装定位问题，属于前道遗留。
• 外管压装后回弹大：外管壁厚偏薄或材料屈服偏低，需与设计方确认过盈量。
• 界面气孔：骨架表面过粗或胶料含气，需从前处理与硫化排气两方面排查。
• 外管焊缝开裂：卷制件特有，与焊接参数和外管材料强度相关。

六、检验项与适用边界

金属骨架阶段建议检查：外管内径外径、圆度、壁厚、长度、内外管同轴度、端面平行度、毛刺与表面状态；复合后建议检查：总成尺寸、橡胶层厚度分布、外观缺陷（缺胶、飞边、气孔）、粘接强度（按客户要求做破坏性或非破坏性验证）、刚度与阻尼特性（按设计要求抽检）。检验分级方式可参考电磁阀外壳出货前检什么。

什么情况下不适合用冲压拉伸做骨架：批量极小且规格多时，卷制焊接或直接用管料车削更灵活；外管壁厚较大时，拉深的成形力与模具磨损上升，管料加工可能更经济；结构上要求内管带复杂台阶或精密螺纹时，车加工更直接；若粘接工艺由客户端自行完成，则金属件只需保证尺寸与表面状态，不应在本文工艺基础上追加粘接工序。

汽车类冲压件的应用背景见冲压加工在汽车领域应用，骨架类筒形件的成形逻辑见冲压拉伸工艺专题，材料选择的一般逻辑见拉伸件选材怎么定。

把骨架图纸、材料牌号与硫化接口要求发来，我们按件型做一次成形可行性评估，重点确认外管成形方式、同轴度控制手段与工序间防锈安排。
