液压件弹簧座冲压拉伸

液压件里的弹簧座看着简单，实际是一个「承压面加中心定位孔」的杯形或碟形件，它的质量好坏集中体现在三件事上：承压面够不够平、中心孔与外圆同不同轴、口部毛刺有没有清干净。弹簧座一旦承压面不平，弹簧在压缩过程中就会偏载，长期使用会加速弹簧与阀芯的磨损；中心孔同轴度不够，装配时导向就会别劲。因此本文讲的是件型结构与冲压拉深工艺的对应关系，不重复45号钢弹簧座冲压拉伸加工要点里已经写过的材料与热处理选择，两者分工互补。

一、弹簧座的结构类型与受力位置

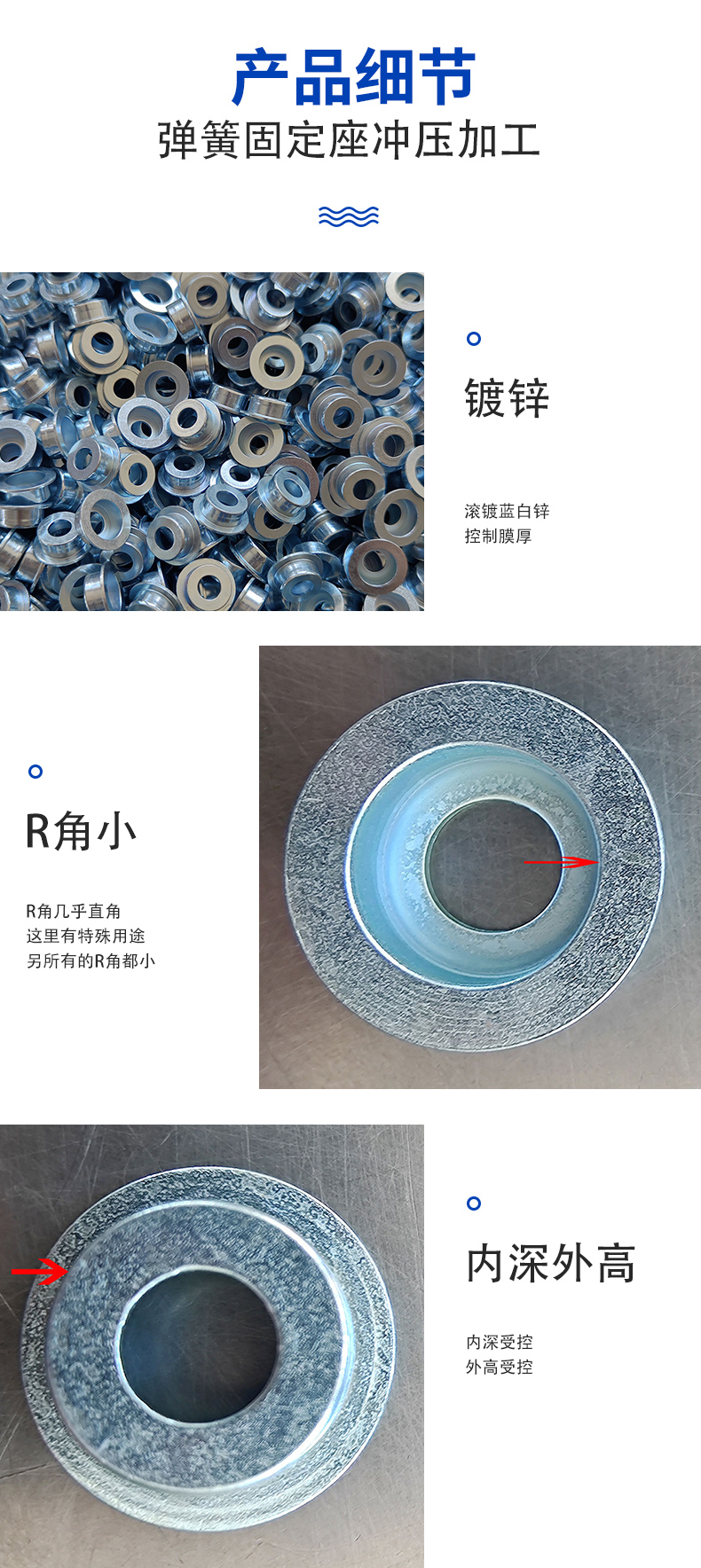

• 杯形弹簧座：筒壁定心、底面承压，筒深较浅，通常一到两道次即可成形，重点在底面平整与筒口垂直。
• 碟形弹簧座：以锥面或球面承压，靠整形保证贴合角度，角度偏差会直接改变弹簧的刚度特性。
• 带翻边弹簧座：翻边宽度影响与阀体或挡圈的配合，翻边处的减薄是薄弱点。

三类结构对应的受力位置不同，检验重点也不同：杯形看底面，碟形看锥面角度，翻边件看翻边根部。图纸评审时应先把「哪个面是承压面、哪个面是配合面」标出来。

二、材料与料厚：先定强度，再定成形性

弹簧座承受的是循环载荷，材料强度与硬度通常由设计给定，工艺侧要在这前提下判断能不能成形、要不要退火。同样的料厚，强度等级越高，延伸率越低，可用的减薄量越小；若图纸指定的材料强度偏高而结构又要求较深筒形，就需要在道次与退火上让步，或者与设计方协商改结构，而不是硬压。料厚的选择还要考虑压边圈能否有效压住——料越薄，起皱倾向越明显，对压边力调整的敏感度越高。材料纹向对开裂方向有影响，落料排样时应尽量让纹向与主变形方向有利，具体取值以试模为准。

三、工艺路线

四、承压面平面度：整形比拉深更关键

平面度差通常不是拉深本身造成的，而是回弹与卸料受力不均造成的。薄板件脱模后底面会向一侧鼓，越薄越明显。改善方向有三个：一是把整形工序放在最后，用带校平功能的整形模再压一次；二是调整压边与顶出受力，避免局部先脱模；三是必要时改结构，在承压面加筋或加凸台。判断是否属于回弹主导，可以看同一批零件是否呈同方向鼓曲——同方向多为回弹，无规律则更可能是材料厚度不均。回弹与制耳的成因见拉伸件回弹与制耳。

五、中心孔同轴度与口部质量

• 先冲孔后成形：孔在拉深中会被带动变形，孔位漂移与孔径变化都要在首件上量；成形后再冲孔可以保证位置，但需要一套独立的定位工装。
• 口部垂直度：口部是常见的第二基准，若口部被拉斜，装配时受力会不均，建议把口部垂直度列入检验项。
• 毛刺方向：冲孔毛刺应朝向非配合侧，若无法避免，必须增加去毛刺工序。去毛刺方式与检测见电磁阀外壳去毛刺工艺与检测，思路同样适用于弹簧座。

六、常见缺陷与判断

• 筒壁开裂：多出现在筒底圆角与口部，优先查圆角半径与材料硬化程度。
• 底面鼓曲：查回弹与卸料，必要时增加整形。
• 孔径超差：查冲孔凸模磨损与是否先成形后冲孔。
• 局部压痕与镀层起皮：多数来自模具工作面的异物或前道毛刺未清。

七、检验项

建议按「关键尺寸、形位、外观、功能」四类拆开：关键尺寸包括总高、外径、中心孔径、承压面到基准的距离；形位包括承压面平面度、孔与外圆同轴度、口部垂直度；外观包括裂纹、拉伤、压痕与毛刺；功能类若涉及配合弹力，可做装配试装或按客户要求做硬度与镀层厚度验证。检验项目的分级与记录方式可参考电磁阀外壳出货前检什么。

八、什么情况下不建议走冲压拉伸

• 单件或极小批量：模具成本摊不开，车加工更直接。
• 料厚明显偏大、而筒深又相对较深：拉深力与压边需求陡增，往往超出常规冲床的合理区间，需要重新评估。
• 图纸要求极高的平面度且不允许后道研磨：冲压件受回弹限制，单纯靠成形达到并不经济。
• 材料强度高且不允许退火：塑性不足，开裂风险无法通过工艺完全消除。

同类承压件的成形逻辑参见冲压拉伸工艺专题，精密件的一般公差与检验口径见精密冲压件。

把图纸、材料牌号与承压面的平面度要求发来，我们按件型做一次成形可行性评估，重点确认道次、整形方式与去毛刺方案。
