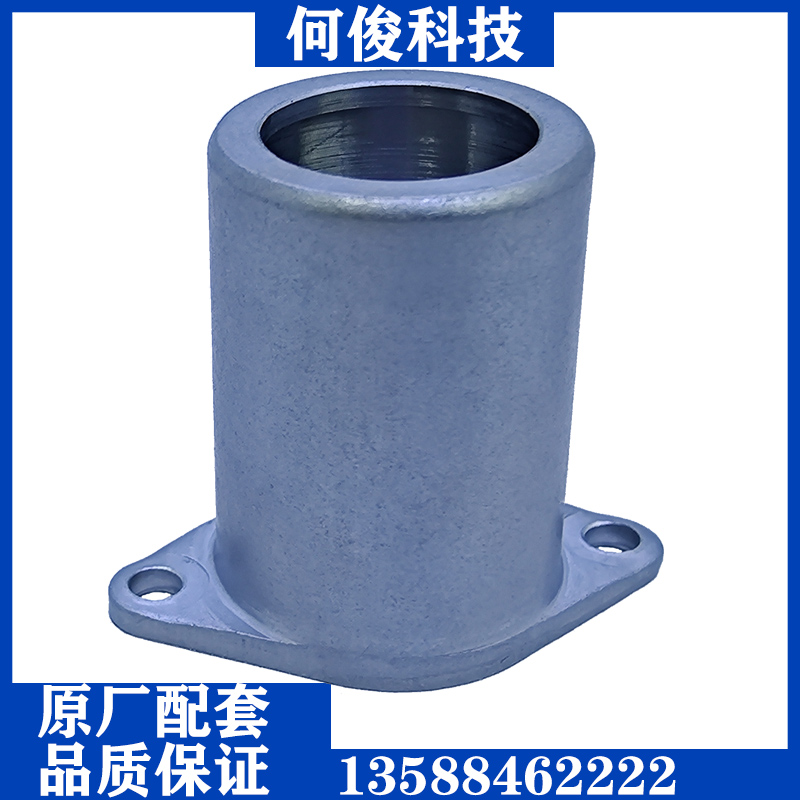

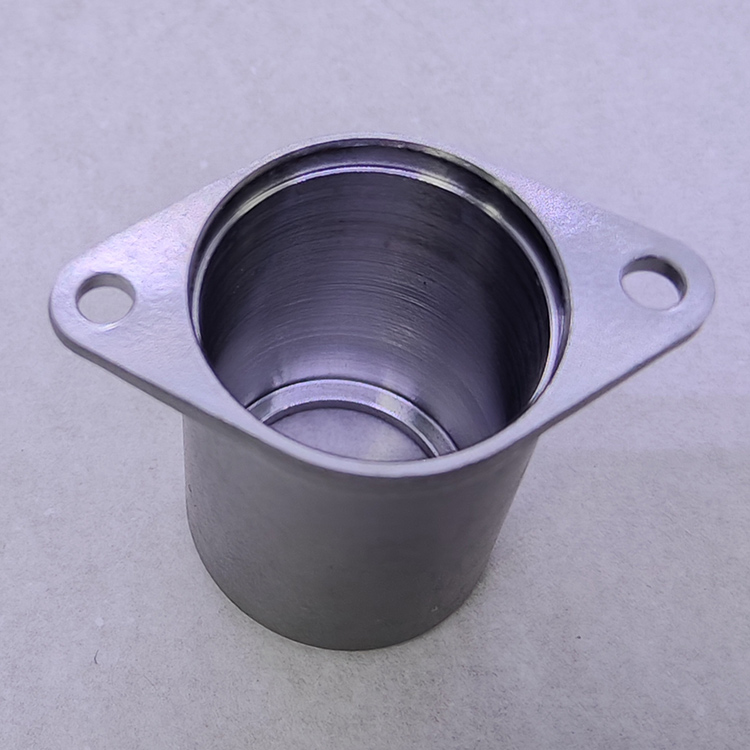

托马斯工程机械比例电磁阀外壳

工程机械上的比例电磁阀外壳，和普通开关阀外壳不是一回事：它要长期承受振动、油污、温差与户外潮湿环境，同时外壳本身常常参与磁路。因此这件产品的三个核心难点是深拉伸能否稳定成形、隔磁与装配基准能否保持一致、镀层能否在切口与棱边处挺住。把这三件事在图纸评审阶段说清，比事后调机床有效得多。

一、结构特征：先分清导磁段与隔磁段

• 导磁筒体：通常用纯铁或低碳钢，磁导率高、矫顽力低，是磁路的组成部分，加工中产生的塑性变形与残余应力会影响磁性能的一致性。
• 隔磁结构：常见做法是不导磁材料环、隔磁槽或局部结构断开，作用是把磁通引导到需要的位置。隔磁件如果是焊接或压装上去的，结合面的同轴度与致密性都要管。
• 装配基准：与阀体配合的外圆、端面以及衔铁行程方向的定位面，是最容易被拉深公差吃掉精度的位置，通常需要留出后道车削余量。

二、材料选择：导磁优先，防腐靠镀层

如果外壳参与磁路，换用奥氏体不锈钢会改变磁通路径与吸力特性，这一点在不锈钢电磁阀外壳加工要点里有专门的对照说明。工程机械件的常规做法是低碳钢或纯铁成形后再做电镀，镀层承担防腐，基体承担导磁。选材时要关注三个批次指标：含碳量与力学性能、厚度公差、表面洁净度。含碳量偏高会让材料变硬、成形力上升；表面有氧化铁皮或锈斑，拉深后容易在筒壁形成压痕。材料换批次时，建议先做小批量试拉再投产，不要直接上线。

三、工艺路线

四、深拉伸与同心度的控制

比例电磁阀对外壳的同心度要求，本质来自衔铁行程方向必须与磁路轴线一致。同心度偏差会让吸力出现方向性差异，表现为响应迟滞或者不同方向的推力不一样。控制顺序建议是：模具凸凹模同轴装配先做好，其次是间隙均匀，再其次是成形后安排整形或车削修正基准。已经成形的筒体如果同心度超差，靠后道车外圆只能修正外形，修不了壁厚差，这一点要在工艺评审时讲清楚。同心度的控制方法可参考电磁阀外壳同心度控制方法。

五、常见缺陷与处置方向

• 筒底圆角裂纹：多因圆角过小或道次减薄量过大，先改模具圆角，再考虑补退火。
• 筒壁拉伤：模具工作面带积屑瘤或润滑中断，应抛光模具并确认拉伸油适配性。
• 车削后出现断续切削：说明壁厚不均，余量不足以覆盖，属于前道遗留问题。
• 镀层在棱边处起皮：前处理不到位或棱边过于锋利，建议在图纸上标注倒角要求。

六、检验项

• 尺寸：外径、内径、筒深、壁厚（多点）、端面到基准距离。
• 形位：同心度、圆度、端面垂直度、与隔磁件的相对位置。
• 性能相关：镀层厚度与附着力、必要时做盐雾试验、磁性能按设计要求抽检。
• 装配验证：与衔铁、阀体的试装与行程确认，比单纯量尺寸更能暴露问题。

七、什么情况下不适合这条路线

• 外壳必须导磁同时又要求镜面级防腐外观：电镀件的外观一致性受前处理和挂具影响，很难与抛光不锈钢的观感持平。
• 筒体深径比很大且材料为高强度钢：需要多次退火，工序成本上升，建议评估改用管料车削或分段焊接结构。
• 单件试制：模具投入不划算，可通过车加工或线切割先验证结构。
• 客户不接受任何退火工序：在深拉伸件上这个约束往往无法同时满足成形性与尺寸要求。

同类件型的完整工艺路线与密封要求见电磁阀外壳专题，从结构到工艺路线的完整判断见电磁阀外壳冲压怎么做。应用背景可对照冲压在电磁阀领域的应用。

把图纸、材料牌号与同心度要求发来，我们按件型做一次成形可行性评估，重点确认道次分配、隔磁件装配方式与镀层要求。
