电磁铁线圈外壳冲压拉伸加工

电磁铁线圈外壳通常是一只一端封闭、口部敞开或多一个工艺孔的薄壁圆筒，它的判断标准不在外形像不像，而在于三件事：筒壁够不够均匀、内外圆同不同心、内壁够不够光洁。内壁粗糙或有拉伤，线圈绕进去会磨损漆包线绝缘层，这是后期通电才暴露、前期看不出来的失效。所以这类外壳的工艺重点必须放在模具工作面状态与润滑管理上，而不是只盯尺寸。

一、结构特征与三处配合关系

• 内孔与线圈骨架（或直接绕线）：内径决定绕线空间，内壁粗糙度决定绝缘风险。若在内壁直接绕线，图纸应约定内壁不允许项，而不只是标一个粗糙度符号。
• 外圆与阀体或磁轭：外圆是安装基准，同心度决定装配后气隙是否均匀。
• 口部与端盖、挡圈：口部常做翻边、卷边或缩口，口部圆度与端面垂直度会直接影响密封与压装。

二、材料：先定导磁要求，再定成形方案

线圈外壳是否参与磁路，决定了材料方向。参与磁路时用纯铁或低碳钢，磁导率高、矫顽力低；不参与磁路只做机械保护时，才有换用不锈钢或其他材料的空间，这条判断在不锈钢电磁阀外壳加工要点里有展开。低碳钢的成形性好，适合较深的筒形；但含碳量与力学性能的批次差异会直接影响开裂率，换批次建议先试拉小批。料厚方面，薄料易起皱、对压边力更敏感，厚料则成形力与模具磨损都上升，两者都不是单纯改参数就能解决的，需要在图纸评审阶段讨论。

三、工艺路线与工序控制点

四、深拉伸的三个控制点

• 道次分配：单道次允许的减薄量由材料延伸率与硬化速率决定，行业常见做法是把总变形量拆成逐道递减的若干道次，具体取值需以试模与厂内标准为准。道次拆分方法另见深拉伸能拉几道次。
• 筒底圆角：圆角越小，材料在底部的弯曲变形越剧烈，是裂纹高发位置。若图纸底角标得很小，应在评审阶段提出，机床调整解决不了。
• 压边力与润滑：压边力不足会起皱、过大则把材料拉薄拉断；润滑不足表现为内壁拉伤与局部硬化。两者要联动调整，单独调一个往往越调越乱，可参考深拉伸工艺专题。

五、内壁质量：线圈外壳的隐形门槛

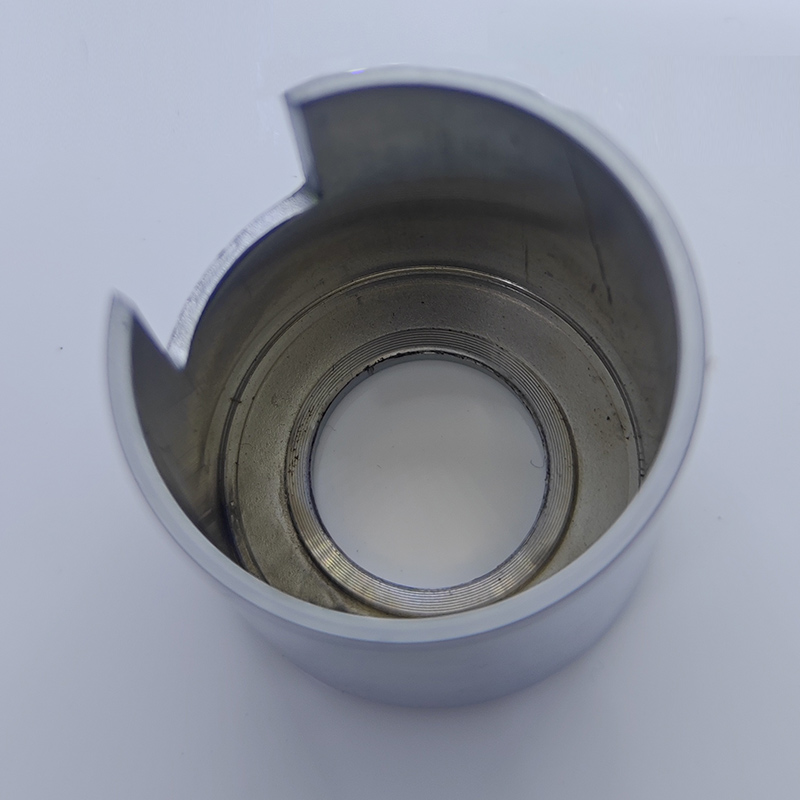

内壁拉伤往往来自三个地方：模具工作面有积屑瘤或划痕、润滑没有覆盖到筒底深处、以及前道毛刺被带进模具。判断方法很简单——连续拉十几件后停线看凸模表面，若凸模上有明显附着物，说明是粘着磨损，需要抛光模具并调整拉伸油；若凸模干净而工件仍有伤，则多半是来料表面缺陷或毛刺带入。内壁一旦拉伤，无法靠后道修复，只能报废或降级使用。内壁同时还要防止残余金属屑，绕线前的清洁工序不能省。

六、同心度与检验项

同心度来源于模具凸凹模同轴装配、模具间隙均匀性、坯料厚度一致性与是否采用变薄拉伸重新分配壁厚这四项。已成形筒体的壁厚差无法靠车外圆修正，这一点要在工艺评审时讲清。检验建议覆盖：内径、外径、总高、壁厚（同一截面多点）、口部圆度、内外圆同心度、端面垂直度、内壁外观（对照样板）、以及绕线前的清洁度确认。检验项目的分级与记录方式可参考电磁阀外壳出货前检什么，同心度的专项控制见电磁阀外壳同心度控制方法。

七、什么情况下不适合冲压拉伸

• 筒深与内径之比很大且壁厚很薄：需要多次变薄拉伸与中间退火，工序与模具成本明显上升，小批量时可考虑管料车削。
• 单件试制或极大批量之外的零星需求：模具投入摊不开。
• 内孔要求严格的台阶或镜面内壁：拉深的壁厚不均会让后道加工余量不足，需先确认余量。
• 材料为高强度钢且不允许退火：塑性不足，开裂风险无法靠工艺完全消除。

与本文相邻的件型可参见电磁线圈外壳（偏整体配合与批量一致性）与电磁阀外壳专题（件族与密封要求）。外壳件从结构到路线的完整判断见电磁阀外壳冲压怎么做。

把图纸、材料牌号与内壁要求发来，我们按件型做一次成形可行性评估，重点确认道次分配、退火安排与内壁质量保证方式。
