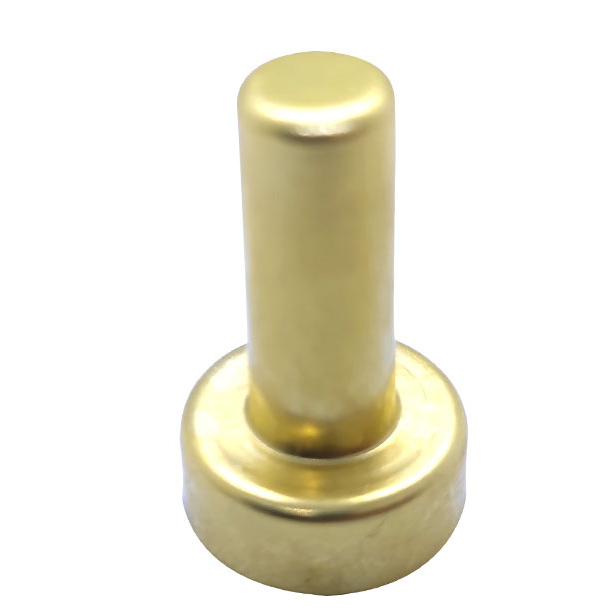

汽车水温传感器铜壳拉深件

水温传感器铜壳是典型的软质材料薄壁拉深件，它的难点与钢件完全不同：铜的塑性好，开裂风险反而低，真正的麻烦是起皱、拉伤、口部变形与表面发暗。同时铜壳后面还要与六角接头或端盖焊接、装配，焊前的表面洁净度直接决定焊接质量。因此这件产品的工艺控制重心要从「防开裂」转到「防缺陷、保表面、保配合」。

一、先确认结构与后续工序的接口

• 底部形式：平底、球面底还是带定位凸台。球面底的成形更依赖整形工序，回弹虽小但对模具型面的贴合度要求高。
• 口部形式：平口、翻边、卷边或缩口，决定要不要专用整形模，也决定口部与壳体的焊接方式。
• 壁厚与底厚：两者常不同，应分开标注与检测，用壁厚去卡底厚会造成误判。
• 后续工序：需要车端面、钎焊还是电阻焊，决定了加工余量与表面状态要求。站内水温传感器铜壳深拉伸加工已经把壁厚减薄与车端面的控制逻辑讲透，本文不重复那部分算法，只讲件型的结构对应关系、成形缺陷与检验口径。

二、材料：紫铜与黄铜的取舍

紫铜（纯铜）塑性极好、导电导热优，成形容易，但强度低、易划伤、加工后表面容易氧化变暗；黄铜强度略高、加工表面更亮，但含锌量高的牌号在应力状态下对腐蚀更敏感，且冷加工后可能需要去应力处理。选择时先看设计对导电、导热与强度的要求，再考虑成形与外观。材料状态（软态、半硬）比牌号本身对成形影响更大——同样的材料，硬态料起皱倾向小但回弹大，软态料贴合好但容易起皱和拉伤。来料的厚度公差与表面质量同样关键，铜料表面的氧化斑与划痕会在拉深后被放大。具体牌号与状态以客户图纸和材料质保书为准。

三、工艺路线与工序要点

四、起皱与拉伤：铜件最主要的两类缺陷

• 口部起皱：铜料屈服低，压边力稍不足就在口部出现波浪。增加压边力能解决一时，但过大又会让筒壁减薄，正确做法是在压边力、坯料直径与凹模圆角之间找平衡，并以试模结果固化参数。
• 筒壁拉伤与划痕：铜与模具钢的粘着倾向比碳钢更明显，容易出现拉毛。对策是提高模具工作部位光洁度、使用适配铜材的拉伸油、控制模具温度与工序间的清洁。拉深油的适配选择见拉深油怎么选。
• 表面变暗与氧化斑：铜件在潮湿环境或含硫环境中易变色，工序间存放要控制湿度，必要时增加防变色处理。
• 制耳与口部不平：与材料纹向和拉深变形量有关，判断与改善思路参见拉伸件回弹与制耳。

五、检验项

• 尺寸类：外径、内径、总长、底厚、壁厚（多点）、口部外径与内径。
• 形位类：圆度、同心度、端面垂直度、底部型面与设计型面的贴合情况。
• 外观类：不允许裂纹、拉伤超限、氧化斑、折痕；必须约定参照样板。
• 焊接接口类：焊接部位的清洁度、尺寸与位置，必要时做焊接工艺试片验证。

六、什么情况下不适合走拉深

• 单件或极小批量：模具投入摊不开，可先用车加工或旋压验证形状。
• 壁厚要求很厚且长度较短：车削棒料的材料利用率与尺寸稳定性可能更好。
• 内孔需要复杂台阶或精密螺纹：拉深件壁厚不均，后道车内孔的余量与让刀风险都要提前评估。
• 对外观要求近镜面且允许流痕：拉深件软材料表面极易留下加工痕迹，抛光工时占比会很高。

铜件成形的材料对比可参考拉伸件选材怎么定，薄壁筒形件的一般成形边界见冲压拉伸工艺专题，若涉及后续钎焊可与钎焊固溶栏目对照。

把图纸、铜材牌号与状态、以及焊接接口要求发来，我们按件型做一次成形可行性评估，重点确认压边方案、模具表面处理与清洗方式。
