集液管钎焊加工

集液管钎焊的核心不在「能不能焊上」，而在于钎缝是否连续致密、内部是否干净、以及钎焊后尺寸有没有跑。集液管是制冷或换热系统里的汇流部件，管口与扁管或支管连接，任何一条钎缝存在未填满或夹渣，在压力循环与热循环下都会逐渐扩展成泄漏。更麻烦的是，钎焊完成后管内若有钎剂残留或氧化皮，会随冷媒循环进入系统，造成堵塞与压缩机损伤——这类问题在出厂检验时往往查不出来。所以集液管的工艺重点必须覆盖「焊前清洁、间隙控制、钎剂管理、焊后清理」四段。

一、结构特征与钎焊部位

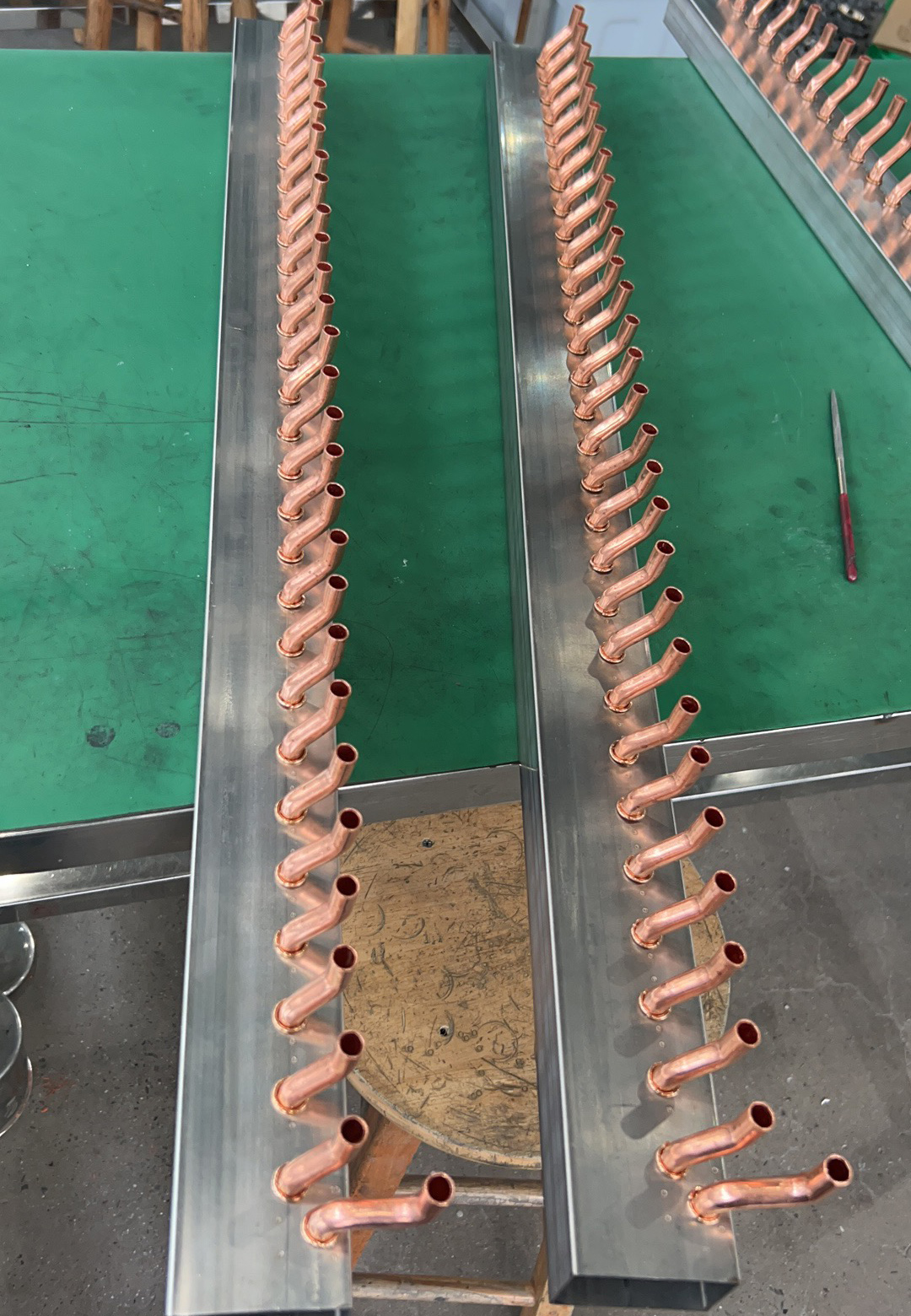

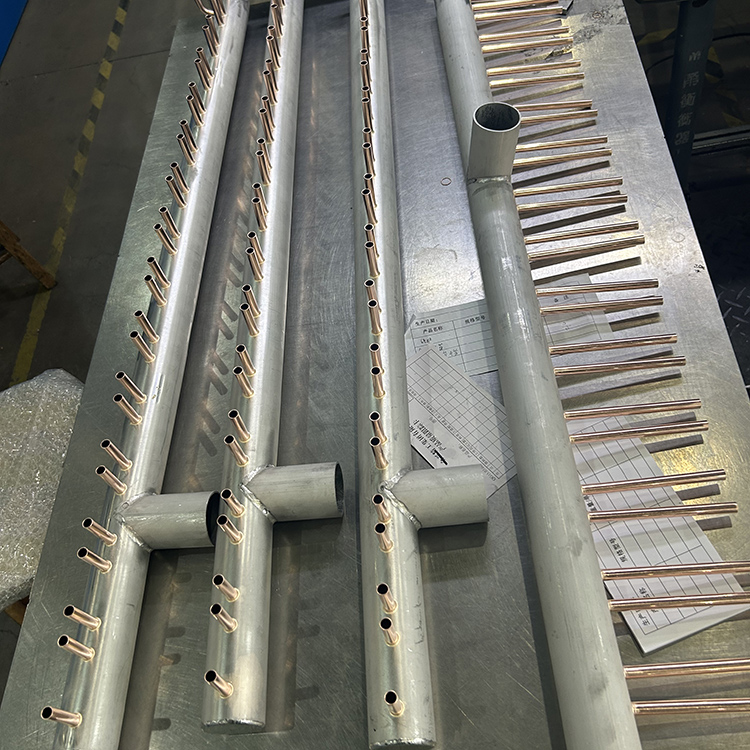

• 主管与支管连接：多为插入式或承插式配合，配合间隙直接决定毛细作用能否把钎料吸入。
• 端盖、封头或堵头：与主管端部焊接，此处常用环状或片状钎料预置。
• 接头或法兰：与系统其他部件对接，往往需要同时保证密封与位置精度。
• 壁厚差异：主管与支管壁厚不同时，加热升温速度不一致，薄壁侧容易过烧，厚壁侧可能未到钎焊温度，这是集液管最常见的工艺难题之一。

二、材料与钎料钎剂的匹配

集液管的材料组合决定了钎焊体系。常见的组合及要点如下表，具体牌号与规格以客户图纸和工艺试验结果为准：

钎剂的作用是破除氧化膜并防止再氧化，但钎剂本身是化学活性物质，残留会腐蚀管路并污染系统。是否必须使用钎剂，取决于母材与炉型；能用保护气氛解决时优先不用钎剂，这是一条重要的取舍原则。

三、工艺路线

• 下料与成形：管件切割端面要平整无毛刺，插入端倒角或缩口方式要与间隙设计匹配。
• 焊前清洁：脱脂、除氧化皮、去除切削液残留。这一环节几乎决定了钎缝质量的上限，油污会在钎焊温度下碳化并阻止润湿。
• 装配与定位：用工装保证插入深度与同轴度，间隙要均匀。工装材料的热膨胀要与工件匹配，否则升温后间隙会变。
• 钎料预置：环状、丝状或膏状，位置要保证熔化后能靠毛细作用填满整个搭接长度。
• 加热与保温：炉钎焊按温区曲线加热；手工或感应钎焊则由操作者控制，难度更大。异种材料与壁厚差大的组合，加热均匀性是重点。
• 焊后清理与检验：去除钎剂残留与氧化皮，做外观、尺寸与气密性检验。

四、钎焊间隙与润湿

钎焊和熔焊最大的区别是钎料靠毛细作用填缝，不熔化母材。因此间隙是第一位的工艺参数：间隙过大，毛细作用不足以把钎料吸满，钎缝会出现空洞；间隙过小，气体与钎剂难以排出，同样形成夹渣。行业常见做法是把搭接间隙控制在较窄的范围内，具体取值取决于钎料、母材与加热方式，需以工艺试验结果为准。润湿状态可以通过钎缝外观初步判断：钎料应形成平滑的内凹圆角，若呈球状堆在缝口不进缝，说明润湿不良，原因通常是氧化膜未除净、温度不足或钎剂失效。若钎料流淌到非焊接区域形成大片流痕，说明温度偏高或钎料过量。

五、常见缺陷与判断

• 钎缝未填满、局部空洞：先查间隙与装配同轴度，再查钎料量是否足够。
• 润湿不良、钎料成球：清洁度、温度、钎剂三者的排查顺序，清洁度优先。
• 母材过烧或局部熔蚀：加热时间过长或温度过高，薄壁侧尤其明显。
• 钎缝微裂：异种材料膨胀差或冷却过快造成，需要调整冷却曲线。
• 钎剂残留引发后续腐蚀：清理工序不彻底，对系统类零件属于严重缺陷。

六、检验项

• 外观：钎缝圆角是否连续饱满、有无成球、流痕、母材变色与过烧。
• 尺寸：管口位置、插入深度、总长与角度，钎焊后是否有偏移。
• 致密性：气密性或水压试验是集液管的关键项，泄漏率指标按客户要求执行。
• 清洁度：管内有无钎剂残留、金属屑与氧化皮，这是系统类零件不可省的一项。

钎焊相关炉型与固溶处理可参考钎焊固溶栏目，同栏目下的其他件型见电子膨胀阀真空网带钎焊加工与不锈钢钎焊集气管。

七、什么情况下不适合钎焊

• 钎焊温度会超过母材的软化或固溶温度，导致母材性能下降的结构。
• 搭接长度不足或结构上无法形成毛细间隙的连接，钎料无法填满。
• 使用环境温度接近钎料熔点，钎缝强度无法保证的场合。
• 系统对残留物极其敏感、而结构又无法彻底清理钎剂的内腔。
• 单件或极小批量且需手工钎焊的复杂多接头件：一致性难以保证，建议评估结构简化。

钎焊在制冷与阀件领域的应用背景见钎焊加工在电磁阀领域的应用，管路件的同族件型见管路件。把图纸、材料组合与致密性要求发来，我们按件型做一次钎焊工艺可行性评估，重点确认钎料钎剂体系、间隙设计与焊后清理方案。
