卡车挂车EHB/EMB线控铁壳冲压件

卡车与挂车上的EHB、EMB线控制动铁壳，和乘用车上的同类外壳最大的区别是工况更恶劣：长期振动、泥水、盐雾、温差，而且失效后果直接关系到制动安全。这类铁壳通常还承担磁路功能，所以材料基本锁定在纯铁或低碳钢，防腐只能靠镀层。因此它的三个核心控制点是导磁一致性、镀层在棱边与深孔处的完整性、以及孔位与配合尺寸的长期稳定。

一、结构特征与关注重点

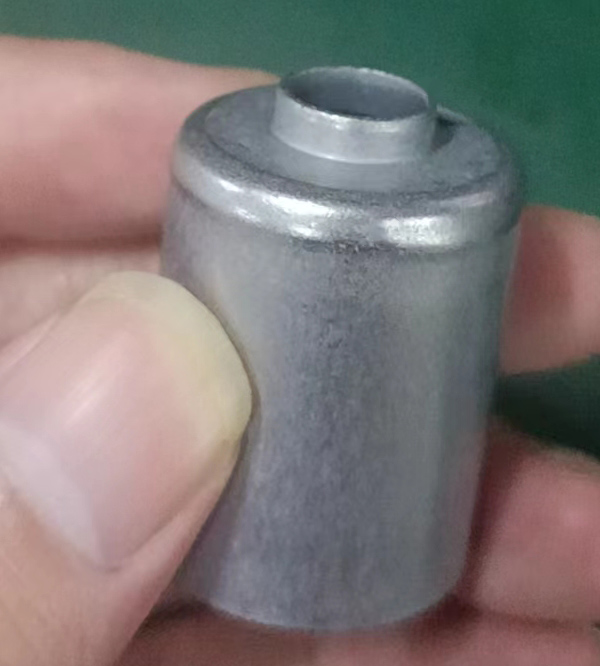

• 导磁壳体：多为一端开口的杯形或筒形件，壁厚影响磁路截面积，壁厚不均会造成吸力方向性差异。
• 安装耳或法兰面：与支架或阀体连接，平面度与孔距决定装配后是否产生附加应力；车辆振动下，附加应力会加速疲劳。
• 线束出口：出线孔或缺口位置影响密封与线束走向，孔口毛刺会磨损线束护套。
• 密封配合面：与密封圈配合的内孔或端面，尺寸与粗糙度直接决定防尘防水能力。

二、材料与料厚

这类铁壳以纯铁或低碳钢为主，选材时关注三项：含碳量与力学性能、厚度公差、表面洁净度。含碳量偏高会让材料变硬、成形力上升并降低磁导率；厚度公差直接影响叠装与配合；表面有氧化铁皮或锈斑时，拉深后会在筒壁形成压痕，镀层也难以掩盖。料厚的选择要在磁路要求与成形难度之间折中：料越厚，成形力与模具磨损越大；料越薄，起皱倾向越明显、压边力的可用窗口越窄。来料换批次时建议先做小批试拉，不要直接上量产线，这个原则在冲压拉伸件开裂的排查顺序里同样适用。

三、工艺路线与各工序要点

四、冲裁与成形控制点

• 模具间隙与毛刺：间隙偏大毛刺增大，偏小则模具磨损加快。行业常见做法是按料厚百分比选取相对间隙，实际取值需以试模与厂内标准为准。毛刺的控制与检测见冲压件毛刺怎么控制。
• 平面度：安装面的平面度受回弹影响，薄板件脱模后容易向一侧鼓曲。改善方向是把整形放在最后、调整顶出受力、必要时在结构上加强。判断是否回弹主导，可看同批零件是否呈同方向变形。回弹成因见拉伸件回弹与制耳。
• 孔位精度：先冲孔还是成形后冲孔要提前定。先冲孔会因拉深被带动变形，后冲孔需要独立定位工装，各有代价，不能只从单一工序角度决定。
• 壁厚均匀性：直接影响磁性能一致性，测量应在同一截面多点记录方向。

五、镀层防护：棱边与深孔是薄弱处

电镀件的防腐能力不取决于平均膜厚，而取决于最薄处。棱边、冲裁断面与深孔内壁是电流密度分布不均的位置，往往镀层偏薄甚至露底；而恰恰是冲裁断面的切口最容易先起锈。可行的做法是在图纸上约定倒角或圆角要求以改善电流分布，标明必须覆盖的区域，必要时用盐雾试验验证而不是只看外观。此外，成形与机加工后的残余应力会与镀层应力叠加，薄壁件电镀后可能出现变形，需要把镀后尺寸复检列入流程。

六、常见缺陷与判断

• 筒底圆角裂纹：圆角过小或道次减薄量过大，先改模具再考虑补退火。
• 筒壁拉伤：模具工作面积屑或润滑中断。
• 镀层棱边起皮、露底：前处理或电流分布问题，需从挂具与倒角两方面改善。
• 安装面贴合不良：平面度或孔位问题，装配后会带来附加应力。

七、检验项

建议覆盖：尺寸（内径、外径、壁厚多点、总高、孔位与孔距）、形位（同心度、安装面平面度、端面垂直度）、外观（裂纹、拉伤、毛刺、镀层均匀性）、性能（镀层厚度与附着力、必要时盐雾试验、密封面气密性）。气密性检测方法见电磁阀外壳气密性检测方法，完整出货清单见电磁阀外壳出货前检什么。

八、什么情况下不适合这条路线

• 批量很小而结构又复杂：模具与检具投入摊不开，可先用车加工或线切割验证结构与装配。
• 结构上要求带复杂内腔或内螺纹：拉深无法一次成形，需改为分体焊接或机加工组合。
• 要求极高的磁性能一致性：冲压的塑性变形与残余应力会带来分散，需要在工艺上增加去应力处理并做磁性能抽检。
• 料厚明显偏大且筒深较大：成形力与压边需求陡增，可能超出常规设备的合理区间，应重新评估。

线控制动与新能源阀件的应用背景见冲压加工在汽车领域应用，件族结构见电磁阀外壳专题，从结构到路线的完整判断见电磁阀外壳冲压怎么做。

把零件图、材料牌号与镀层要求发来，我们按件型做一次成形可行性评估，重点确认道次、孔位工艺顺序与镀层覆盖方案。
