紫铜管帽冲压拉伸

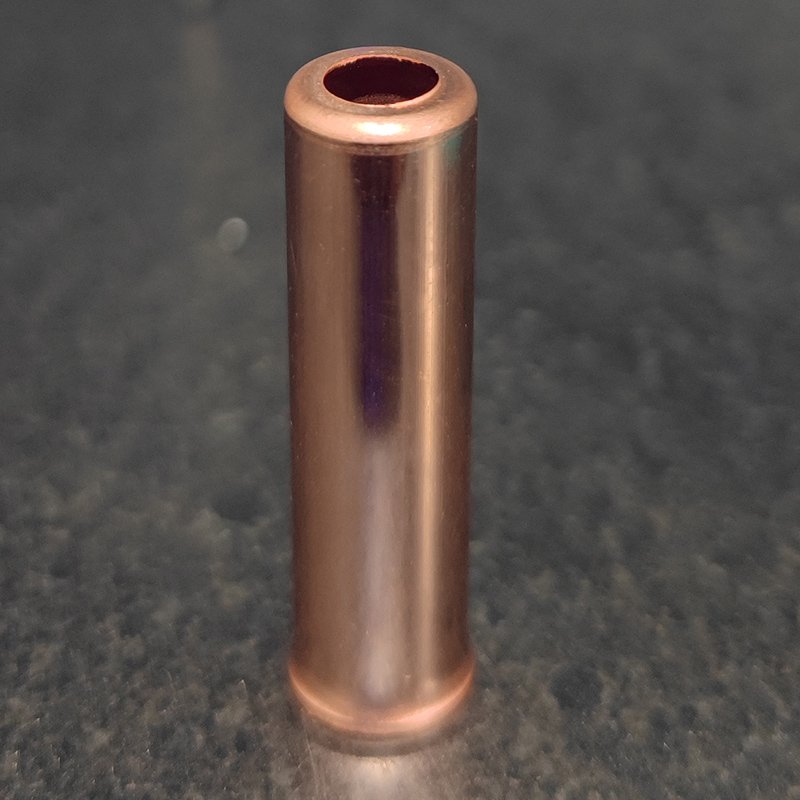

紫铜管帽本质上是一只一端封闭的薄壁套筒，它的功能是封住管端并保证密封，因此判定标准集中在三点：内径与管端配合是否稳定、口部圆度与端面是否规整、筒壁有没有被减薄到失去强度。铜材塑性好，开裂反而不是主要风险，真正的难处在于软材料在多次拉伸中容易起皱、容易被模具划伤，而且口部整形量一旦给大就会失稳起波。所以这类件的工艺逻辑是「道次多、单次变形小、整形放最后」。

一、结构特征与两类工艺路线

• 浅管帽：深度相对内径较小，通常一到两道拉深加整形即可，重点是底部平整与口部圆度。
• 深管帽：深度较大、壁厚较薄，往往需要多道次拉深，必要时采用变薄拉伸把壁厚减到目标值。变薄拉伸能提高壁厚均匀性，但同时提高硬化程度，后续可能需要去应力处理。两种拉伸的区别与适用场景见变薄拉伸和深拉伸有什么区别。
• 口部形式：平口、翻边、扩口或缩口，决定要不要专用整形模，也决定与管端的连接方式（焊接、压装还是胀接）。

二、材料状态：比牌号更影响成形

紫铜的软态与半硬态对成形的影响，往往比牌号差异更明显。软态料塑性好、贴合型面好，但屈服低，压边力稍微不足就起皱、稍微偏大就减薄；半硬态料起皱倾向小，但回弹和开裂风险上升。选材时要问清来料状态并在质保书上核对，不能默认都是软态。另一个容易被忽略的是厚度公差：铜带的厚度波动会直接反映到变薄拉伸后的壁厚一致性上，进而影响与管端的配合松紧。表面方面，铜料表面的氧化斑、轧制纹与划痕在拉深后会被放大，来料检验不能只看厚度。

三、工艺路线与工序控制点

四、变薄拉伸与口部整形

• 变薄拉伸的减薄量：单道次能减薄多少取决于材料状态与模具结构，行业常见做法是逐道递减、单道次变形量控制在较小范围，实际取值需以试模与厂内标准为准。减薄量给大了会出现筒壁撕裂或表面拉毛。
• 变薄后壁厚更均匀但更硬：这是它的价值也是代价。若后道还要整形或翻边，硬化程度过高会导致开裂，需要在工序间安排去应力处理。
• 口部整形决定密封成败：口部圆度与端面垂直度是管帽的密封基础。铜件整形量过大时口部会起波而不是变圆，正确做法是把整形拆成两次小量整形，或者先车后整。

五、常见缺陷与判断

• 口部起皱：铜件最典型的问题，优先查压边力与坯料直径匹配，其次看凹模圆角。
• 筒壁拉伤：模具工作面带瘤或润滑中断，铜与钢的粘着倾向明显，需要定期抛光模具。
• 壁厚偏薄或单边薄：变薄量过大或间隙不均，属于模具侧问题，靠后道无法修正。
• 表面变暗、氧化斑：工序间存放湿度过高或清洗后未及时干燥。
• 底部鼓曲：回弹与卸料受力不均，同批同方向多为回弹主导。

六、检验项

建议覆盖：内径、外径、总长、壁厚（同一截面多点）、底厚、口部尺寸；圆度、同心度、端面垂直度与底部平整度；外观方面的裂纹、拉伤、折痕、氧化斑需约定参照样板。若管帽后续要焊接，还应约定焊接部位的清洁度与尺寸。检验分级方式可参考电磁阀外壳出货前检什么。同类铜件的成形要点可对照精密不锈钢四方管帽冲压看异形管帽的差异。

七、什么情况下不适合走拉深

• 单件或极小批量：模具投入摊不开，可先用车加工或旋压验证结构与装配。
• 管帽很短且壁厚较厚：车削棒料的材料利用率与一致性可能更好。
• 口部需要精密螺纹或复杂内部台阶：拉深件壁厚不均，后道加工余量与让刀风险都要先评估。
• 对外观要求近镜面：软铜表面极易留痕，抛光工时占比会很高。

铜件选材的一般逻辑见拉伸件选材怎么定，薄壁筒形件的成形边界见冲压拉伸工艺专题，壁厚减薄的专项说明见变薄拉伸加工。
