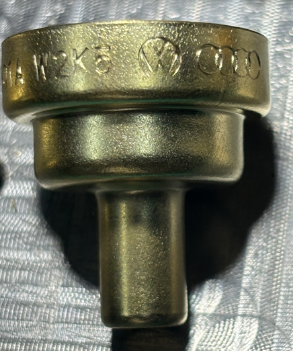

大众奥迪水温传感器铜壳拉伸配套

何俊科技为大众、奥迪系列车型的水温传感器配套紫铜拉伸外壳，工艺覆盖深拉伸、退火、车加工与清洗。这类薄壁筒形铜壳的难点，可以一句话概括：紫铜很好拉，但很容易被拉薄拉歪。它塑性高、延伸率大，单道次能做很大的变形量，所以第一只样品往往做得很漂亮；问题出在多次拉伸之后——筒壁各处的减薄量并不均匀，底部圆角与直壁过渡区的壁厚先掉下来，再往后各道次继续拉伸，薄的地方就会先开裂，或者虽然没裂，但壁厚超出了功能要求。所以这类件的工艺核心是把总减薄量按道次合理分摊，并在道次之间安排退火恢复塑性，最后用车加工保证端面与外圆尺寸。检验覆盖外径、内径、高度、壁厚、圆度与外观。

一、紫铜的三个材料特性直接决定工艺安排

• 导热快：拉伸时产生的热量很快被工件与模具导走，看似有利，实际会让润滑膜的状态变化更快，同时热量分散到模具上，模具温度升高后间隙与摩擦条件都在变。紫铜拉伸更依赖稳定的润滑与有效的冷却，拉深油的选择逻辑见拉深油怎么选。
• 退火软化快：铜的再结晶温度低，退火后硬度下降明显、塑性恢复充分，这对后续道次是好事；但同时也意味着铜件在后续受热或受力时容易再次软化变形，尺寸敏感的加工要安排在退火之后。
• 硬度低、易划伤：铜表面软，工序间周转、模具上的轻微拉毛都会在工件上留下痕迹，外观要求高的件必须控制模具工作部位光洁度与周转方式。

二、道次与减薄量怎么分配

拉伸次数的确定要先算总拉深系数，再按每道次的极限拉深系数拆开。行业常见做法是首道次取较大变形、后续道次逐次减小，并在减薄道次中把减薄量控制在材料延伸率允许的范围内，具体数值以试模结果与厂内标准为准。分配时有三条经验：

• 减薄量不要集中在同一部位：变薄拉伸时凸模与凹模间隙小于料厚，理论上整圈均匀减薄，但实际因材料各向异性与润滑差异，局部会更薄。把减薄分散到几道次，比一次拉到位更容易得到均匀壁厚。
• 底部圆角是壁厚最危险的位置：材料在圆角处既要弯曲又要被拉入，壁厚天然低于直壁，圆角半径越小越明显，设计上不宜把圆角压得过小。
• 道次间退火恢复塑性：经过几道次冷作硬化后，铜件延伸率下降，此时不退火继续拉，开裂风险陡增。退火安排要与道次数量匹配，而不是一律每道次都退。

道次、减薄率与壁厚的对应关系在深拉伸能拉几道次里有完整推演，本文不重复；变薄拉伸与深拉伸的区别见变薄拉伸和深拉伸有什么区别。

三、件型、材料与工艺路线

表中路线是常规组合，是否安排工序间退火、安排几次，取决于总变形量与试模表现，不能照搬。铜壳件还有一条容易被忽视的边界：紫铜与不锈钢、低碳钢的成形规律不同，同样的道次安排换个材料就不成立，选材逻辑见拉伸件选材怎么定。

四、车加工为什么安排在最后

铜壳的最后一道是车端面与外圆，这一步承担两个任务：把端面修到与轴线垂直、把外圆修到图纸尺寸，并保证两者的同轴关系。之所以放在拉伸与退火之后，是因为退火会带来微量尺寸变化，若先车后焊或先车后退火，前面车的尺寸会被后面改变。
装夹上要注意铜件软、易夹伤，硬爪直接夹持会在外圆留下压痕，对后续外观不利；薄壁件用大夹持力还容易夹出多边形，松开后无法完全回弹。可行方向是降低径向夹紧力、改用软爪或轴向定位压紧。
这类车端面与同轴度的配合关系，在水温传感器铜壳深拉伸加工里有更完整的讨论。变薄拉伸的工艺边界与变薄拉伸栏目可以一起看，产品侧的件型说明见汽车水温传感器铜壳拉深件与冲压拉伸。

五、常见风险与不适用情况

• 壁厚要求极严但底部圆角又很小：圆角处壁厚天然低于直壁，这两个要求在设计上互相矛盾，需要先与客户确认哪一项更重要。
• 要求铜壳整体硬度高：紫铜退火后软化明显，若设计依赖铜件的硬度或弹性，只能靠后续冷作或改材料解决，拉伸加退火的路线做不到。
• 长径比很大又要求壁厚均匀：道次会显著增加，且中间道次容易起皱，需要配合压边力与润滑反复调，成本上升明显。
• 外观要求镜面且不允许任何拉丝痕：铜件软，模具痕迹与周转划伤都很难完全避免，需要专门的光亮工艺与高等级防护，适合在打样阶段先验证。

把图纸、材料牌号与关键尺寸发来，我们按件型做一次成形可行性评估，重点确认道次分配、退火安排、壁厚测量位置与车加工基准。也可以到在线留言提交需求。
