电子膨胀阀车加工组装钎焊

电子膨胀阀的车加工组装钎焊，是一条把车削、组装与钎焊串起来的组合路线，它的难点不在某一道工序做得好不好，而在工序之间的衔接：车削留下的基准、车削表面的状态、组装时的定位与间隙，都会直接传递到钎焊结果上。这类产品的判断标准是车削件的同轴度与尺寸稳定、钎缝致密不漏、阀内不被污染、以及组装后动作特性不偏离。任何一段失控，最终都表现为流量特性不合格，而流量不合格往往很难判断是哪道工序造成的，所以过程记录比事后分析更重要。

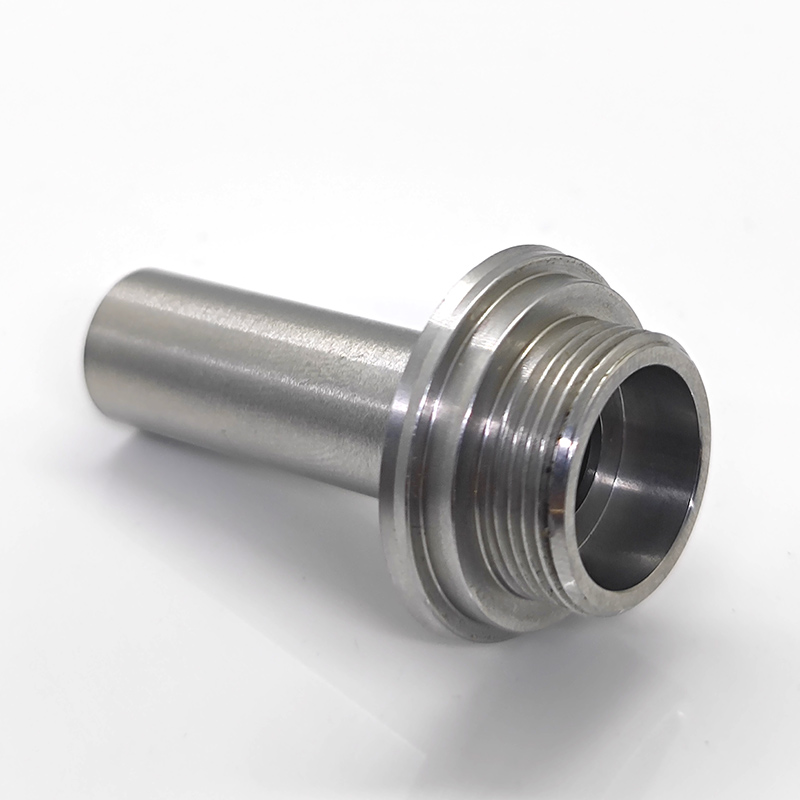

一、件型与工序构成

• 阀体类零件：多为车削件，内孔与端面是配合基准，同轴度要求高。
• 阀针、丝杆或导向件：尺寸小、精度高，表面粗糙度影响动作顺畅度。
• 接管与接头：与阀体钎焊连接，属于承压与承密封的部位。
• 组装定位件：包括定位销、挡圈或压装件，组装顺序会影响后续钎焊时能否保持位置。

二、车加工的四个控制点

• 基准统一：车削工序之间必须用同一基准，否则同轴度会逐道累积。常见做法是先加工出定位基准面，后续工序都以它装夹，避免反复找正带来的分散。
• 同轴度与跳动：阀体的内孔与外圆、端面之间通常有跳动要求，这直接决定阀芯运动是否顺畅。车削时切削力与夹紧力都会引起变形，薄壁阀体尤其明显，装夹方式要选择贴合支撑。
• 表面粗糙度与毛刺：内孔粗糙度影响密封与动作，内孔口与端面的毛刺会划伤密封件或落入阀腔。车削后的去毛刺必须成为独立工序，不能靠吹气带过。
• 切削液残留：切削液残留在钎焊温度下会碳化，既阻止润湿又污染炉膛。车加工到钎焊之间必须有可靠的清洗环节，这与不锈钢管代替铜管的可行性分析里提到的连接前清洁要求是同一个逻辑。

三、组装与钎焊的衔接

衔接上最容易出问题的两处：一是组装时把内部精密件的位置定错，钎焊后无法调整，只能报废；二是钎料用量偏多导致流钎进入阀腔，这类缺陷外观上看不出来，靠流量特性抽检才能发现。所以钎料预置位置与用量应当在工艺文件中明确规定，而不是由操作者凭经验拿捏。

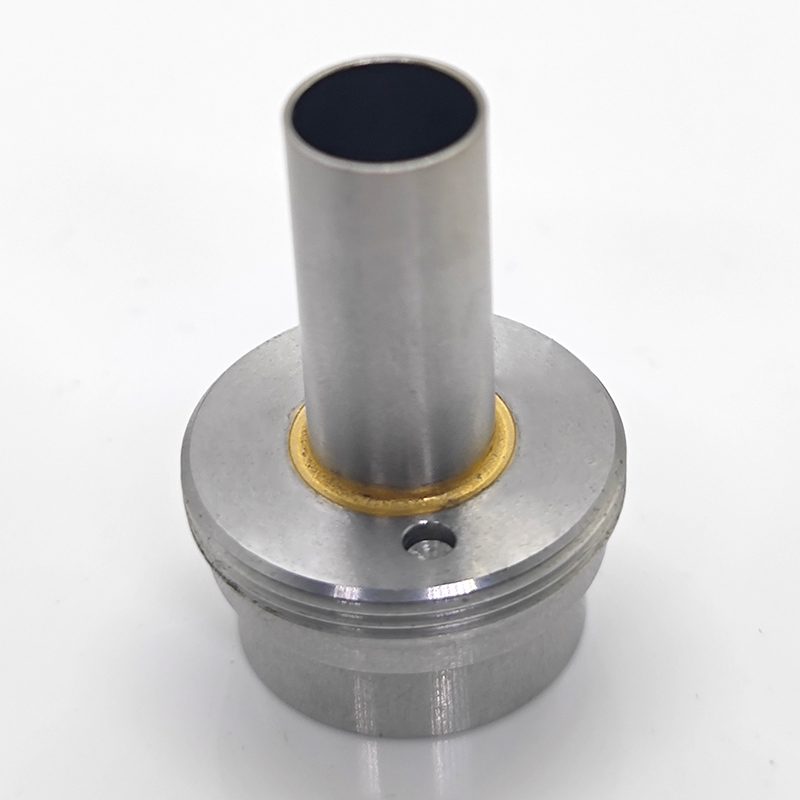

四、钎焊环节的工艺条件

钎焊靠毛细作用填缝，不熔化母材，因此搭接间隙是第一位的工艺条件。间隙过大填不满、产生空洞；间隙过小气体排不出、形成夹渣。行业常见做法是把间隙控制在较窄区间，具体取值取决于钎料、母材与加热方式，需以工艺试验结果为准。润湿是否良好可从钎缝外观判断：平滑内凹圆角并填满搭接区为良好；成球不进缝说明氧化膜未除净或温度不足；大面积流痕说明温度偏高或钎料偏多。真空炉与网带炉在气氛、钎剂使用与节拍上的差异，见电子膨胀阀真空网带钎焊加工里的对比表。

五、常见缺陷与判断

• 钎缝未填满、局部空洞：先查间隙与装配同轴度，再查钎料量。
• 润湿不良：清洁度、温度、气氛三者按顺序排查，清洁度优先。
• 钎料流入阀腔：用量偏多或预置位置不当，属于不可返修缺陷。
• 车削后跳动超差：基准不统一或装夹变形，属于前道遗留。
• 内孔拉伤或粗糙度不足：刀具磨损或切屑排出不畅，会直接影响密封与动作。
• 焊后尺寸偏移：冷却速率过快或工装支撑不足造成。

六、检验项

建议覆盖：车削件的尺寸与形位（内孔、外圆、跳动、粗糙度）、组装后的位置尺寸、钎缝外观与致密性（气密性或氦检，泄漏率指标按客户要求）、管内清洁度、以及必要的流量或动作特性抽检。电子膨胀阀对内部清洁度与流量特性的敏感度远高于一般阀件，这两项抽检不建议省。气密性检测方法可参考电磁阀外壳气密性检测方法，检验分级方式参见钣金件检验标准怎么定中的分级思路（尺寸分级与检验项目的组合逻辑同样适用）。

七、什么情况下不适合这条组合路线

• 单件或极小批量：车削与钎焊工装都属专用投入，摊不开成本，可先用手工装配验证结构与流量。
• 结构上无法在钎焊前把内部精密件隔离或防护，钎料有流入风险的产品。
• 钎焊温度会改变车削件的尺寸精度或材料状态时，应先做工艺试验确认，必要时改为其他连接方式。
• 对残留物极敏感又必须使用钎剂、而内腔清理无法彻底的结构。
• 车削件壁厚很薄、车加工与钎焊都会引入变形，累积后无法保证最终尺寸。

钎焊与固溶的炉型说明见钎焊固溶栏目，同族件型见集液管钎焊加工与不锈钢钎焊集气管，车加工能力与工艺口径参考车加工栏目。

把图纸、材料牌号、钎焊部位与泄漏率要求发来，我们按件型做一次工艺可行性评估，重点确认车削基准方案、组装顺序与钎焊防护方案。
